产品资料可按如下规格书名称到本网的技术文档中心查询与下载！
| 直流电机驱动 | ||
| 产品系列 | 概述 | 特性 |

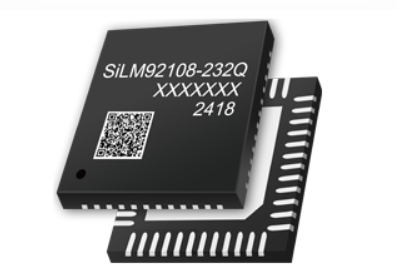

SiLM92108 带宽共模电流检测放大器的8路智能半桥栅极驱动器
| * SiLM92108是一款专为驱动多种类型电机或负载设计的高度集成化多通道门极驱动器。 * 该产品集成了8路半桥驱动、电源管理、电流检测放大器以及各种保护监控功能，显著简化了系统结构，缩减了体积，并实现了成本优化。 * 其采用的智能门极驱动架构，不仅根据外部MOSFET特点，自适应控制，优化传输延时，也能根据外部控制需要调节上升下降速率，支持外部输入PWM信号与SPI输入控制模式，提升了操作的灵活性与便捷性。 * 此外，SiLM92108配备了宽共模电流检测放大器，支持高边、低边采样，确保电流准确检测的同时还集成了多重保护特性，为系统的稳定运行提供坚实保障。 * 独特的QFN封装设计，底部附带散热盘，进一步增强了客户应用系统的热管理性能，确保了在各种应用场景下的高效稳定运行。 * SiLM92108凭借其卓越的性能与高度的集成性，广泛应用于车身域控、座椅调节、门窗控制以及尾门管理等众多领域。 | * 多路输出能力：提供8路半桥驱动，满足多种电机或负载需求； * 宽电压工作范围：支持5V~28V的宽工作电压，最高绝对电压高达40V，适应性强； * 灵活的电流调节：每路输出支持1mA至100mA的峰值拉电流和灌电流，多档位可调； * 全面保护机制：全局状态寄存器、电源欠压关断、桥臂过流保护、掉电制动、离线诊断、过温保护，同时提供时间窗口看门狗，确保系统安全； * 多种过压保护选项：提供19V和29V两种过压保护选项，增强系统稳定性； * SPI配置与诊断：支持最高4MHz的SPI通信，具备菊花链功能，配置与诊断便捷； * 宽工作温度范围：适应-40°C~125°C的工作温度范围，满足各种应用环境。 |
| 竞品：TLE92108-232QX 规格书名称：1_SiLM92108_datasheet(直流电机) | ||

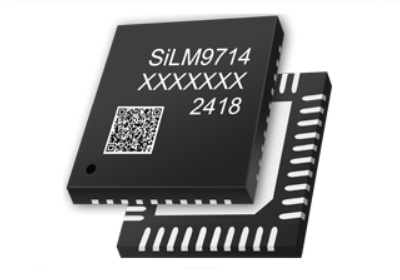

| SiLM9714 带宽共模电流检测放大器的4路智能半桥栅极驱动器
| * SiLM9714是一款专为驱动多种电机或负载设计的高度集成多通道门极驱动器； * 产品集成了4路半桥驱动、电源管理、电流检测放大器以及保护监控功能，显著简化了系统结构，缩减了体积，并实现了成本优化； * 其采用的智能门极驱动架构，不仅能精确管理死区时间、调控斜率，还优化了传输延时，同时支持PWM与SPI多种输入控制模式，提升了操作的灵活性与便捷性； * 此外，SiLM9714配备了宽共模电流检测放大器，支持高边、低边和相间采样，确保电流准确检测的同时还集成了多重保护特性，为系统的稳定运行提供坚实保障； * 独特的QFN封装设计，底部附带散热盘，进一步增强了客户应用系统的热管理性能，确保了在各种应用场景下的高效稳定运行； * SiLM9714凭借其卓越的性能与高度的集成性，广泛应用于车身域控、座椅调节、门窗控制以及尾门管理等众多领域。 | * 4通道半桥驱动 - 4.9V~37V(40V绝对最大值)工作范围 - 4个带输出映射的PWM输入 - 支持100% PWM调节的3倍电荷泵设计 - 支持半桥，全桥和SPI控制模式 * 智能多级驱动架构 - 可调节的输出斜率控制 - 自适应传输延时控制 - 50uA~62mA可编程的拉电流和灌电流 - 集成死区时间握手功能 * 2路宽共模电流检测放大器 - 支持相间，高边和低边检测 - 可调节的增益：10倍,20倍,40倍,80倍 * SPI接口 - 配置和诊断 - 最高支持10MHz * 集成各种保护功能 - 控制驱动关断引脚（DRVOFF） - 低静态电流的电机制动功能引脚（BRAKE） - 电源和稳压器电压监控器 - MOSFET VDS过流检测器 - MOSFET VGS门极故障监测器 - 负载开路和短路的离线诊断模式 - 过温警告和过温关断功能 - 开门狗定时器 - 故障检测引脚（nFault） |
| 竞品：DRV8714 规格书名称：2_SiLM9714-AQ_brief_datasheet(直流电机) | ||

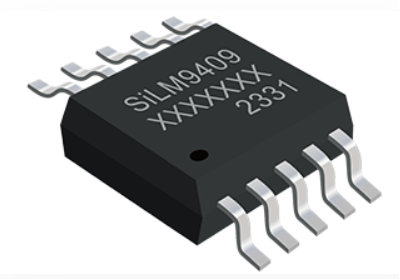

SiLM9408/9409 独立半桥控制的 24V，1.2A 双路 H 桥电机驱动器
| * SiLM9408/09是一款双通道低饱和电压正向/反向电机驱动器，适合12V和24V系统电压； * SiLM9408/09可以驱动两个直流电机，或者用并联驱动一个直流电机，也可以用全步和半步方式驱动步进电机； * 每个H桥输出由一对NFET和PFET组成，其输出可以调节绕组电流； * 使用合适的PCB设计，在常温下，SiLM9408/09的每个H桥输出都可以达到连续0.8A 的RMS电流，并支持输出高达1.2A的峰值电流； * SiLM9408/09提供欠压锁定和过温等内部关机保护功能； * SiLM9408/09具有低功耗的睡眠模式。 | * 驱动两个直流电机或一个步进电机 * 低MOSFET导通电阻：总计650mΩ * 1.2-A最大驱动电流，0.8A RMS电流 * 单一供电电源：4V至26V * 最大电流为1-uA的低功耗待机模式 * VCC欠电压锁定（UVLO） * 过温保护（TSD） * 结温工作范围：-40℃至150℃ * 封装：SSOP10 |
| 竞品：AT8549 规格书名称：3_SiLM9408_Datasheet(直流电机)、3_SiLM9409_datasheet(直流电机) | ||

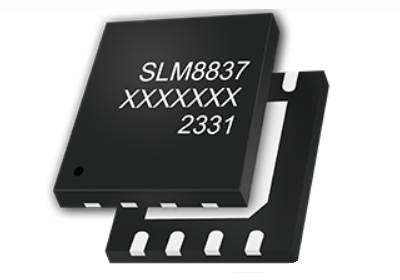

| SLM8837 独立半桥控制的 5V，1.8A H 桥电机驱动器
| * SLM8837面向低压供电或者电池应用提供了集成电机驱动解决方案，该方案可以驱动一个直流电机或其他如螺线管设备； * 输出驱动器模块配置为H桥的N沟道MOSFET组成，用以驱动电机绕组。内部产生的电荷泵电路用来生成需要的驱动电压； * SLM8837可以提供高达1.8A的输出电流； * 电机输入电源范围为0至11V，控制逻辑工作电源为1.8V至5V。 | * 独立的 H 桥电机驱动器，驱动直流电机或其他负载 * 低 MOSFET 导通电阻：HS + LS 280mΩ * 1.8A 最大驱动电流 * 工作电源电压范围：0V 至 11V * 低功耗休眠模式，休眠电流最大值仅为 120nA * 保护功能：VCC 欠压闭锁 (UVLO)、过流保护 (OCP)、热关断 (TSD） * 小型封装尺寸：8 Pin DFN8封装带散热焊盘（2.0mm × 2.0mm） |
| 竞品： 规格书名称：4_SLM8837_Datasheet(直流电机) | ||

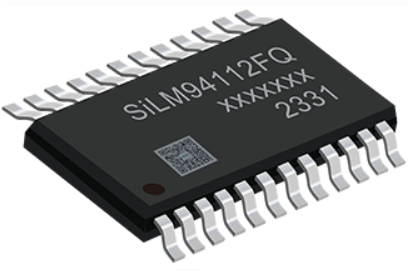

| SiLM94112-AQ系列 12通道可编程半桥电机驱动器
| * SiLM94112-AQ是一款带保护功能的12通道半桥驱动器，广泛应用于汽车驱动电机控制，比如加热、排风、空调翼板直流电机的驱动应用； * SiLM94112-AQ通过SPI通讯接口直接控制最多12通道的半桥输出； * 半桥驱动器可用于驱动直流电机独立、顺序或并联工作，通过16位SPI接口可控制电机于正向、反向、制动和滑行状态； * SiLM94112-AQ可提供系统诊断特征，如输出短路、开路、电源失效和过温检测，并具有低静态电流的优势。 | * 12通道的半桥输出 * 睡眠模式下低功耗待机 * 支持3.3V/5V逻辑输入 * 每通道输出具有过载和短路保护功能 * 独立的输出过流和开路诊断功能 * 16位标准SPI通讯带菊花链功能 * 全局故障指示的快速诊断功能 * 输出频率支持80Hz,100Hz, 200Hz和2000Hz， * 8位精度占空比调节 * 过温预告警和保护功能 * 过欠压闭锁功能 * 死区保护功能 * nFAULT输出指示功能（SiLM94112F-AQ） * AEC-Q100 |
| 竞品：TEL94112;DRV8912 规格书名称：5_SiLM94112-AQ_Datasheet(直流电机)、5_SiLM94112C-AQ_Datasheet(直流电机) | ||
