SLM6260系列

24V, 6A DC-DC 升压变换器

*  SLM6260是一款高性能、固定频率、电流模式PWM升压DC-DC转换器，包含内部功率MOSFET；

*  SLM6260包括一个集成的50mΩ电源开关，可支持高达6A的峰值电流和高至24V的输出电压；

*  SLM6260使用峰值电流控制拓扑调节输出电压。在中度至重度负载条件下，SLM6260以脉宽调制（PWM）模式工作，在轻载条件下，以脉冲频率调制（PFM）模式工作以提高效率；

*  SLM6260利用简单的外部环路补偿，可在整体方案尺寸、成本和瞬态性能之间进行优化。

*  输入电压范围：2.7至5.5V

*  可调输出电压高达24V

*  6A开关峰值电流

*  集成24V/ 50mΩ功率MOSFET

*  关机电流低至0.1μA

*  800kHz开关频率

*  内置过压保护（OVP）

*  可配置软启动保护功能

*  过温度保护功能

*  欠压锁定保护功能

*  逐周期过电流保护

竞品：PAM2423AECADJR;  PAM2422AECADJR; PAM2421AECADJR

规格书名称：1_SLM6260_Datasheet(升压变换器规格书)

SLM6160系列

9V, 6A DC-DC 升压变换器

*  SLM6160是一款高性能、固定频率、电流模式PWM升压DC-DC转换器，包含内部功率MOSFET；

*  SLM6160包括一个集成的50mΩ电源开关，可支持高达6A的峰值电流和高至9V的输出电压；

*  SLM6160使用峰值电流控制拓扑调节输出电压；

*  在中度至重度负载条件下，SLM6160以脉宽调制（PWM）模式工作，在轻载条件下，以脉冲频率调制（PFM）模式工作以提高效率；

*  SLM6160利用简单的外部环路补偿，可在整体方案尺寸、成本和瞬态性能之间进行优化。

*  输入电压范围：2.7至5.5V

*  可调输出电压高达9V

*  6A开关峰值电流

*  集成9V/ 50mΩ功率MOSFET

*  关机电流低至0.1μA

*  800kHz开关频率

*  内置过压保护（OVP）

*  可配置软启动保护功能

*  过温度保护功能

*  欠压锁定保护功能

*  逐周期过电流保护

竞品： PAM2423AECADJR;  PAM2422AECADJR;  PAM2421AECADJR

规格书名称：2_SLM6160_Datasheet(升压变换器规格书)

SLM6240系列

24V, 4A DC-DC 升压变换器

*  SLM6240是一款高性能、固定频率、电流模式PWM升压DC-DC转换器，包含内部功率MOSFET；

*  SLM6240包括一个集成的80mΩ电源开关，可支持高达4A的峰值电流和高至24V的输出电压；

*  SLM6240使用峰值电流控制拓扑调节输出电压；

*  在中度至重度负载条件下，SLM6240以脉宽调制（PWM）模式工作，在轻载条件下，以脉冲频率调制（PFM）模式工作以提高效率；

*  SLM6240利用简单的外部环路补偿，可在整体方案尺寸、成本和瞬态性能之间进行优化。

*  输入电压范围：2.7至5.5V

*  可调输出电压高达24V

*  4A开关峰值电流

*  集成24V/ 80mΩ功率MOSFET

*  关机电流低至0.1μA

*  800kHz开关频率

*  内置过压保护（OVP）

*  可配置软启动保护功能

*  过温度保护功能

*  欠压锁定保护功能

*  逐周期过电流保护

竞品：  PAM2421AECADJR

规格书名称：3_SLM6240_Datasheet(升压变换器规格书)

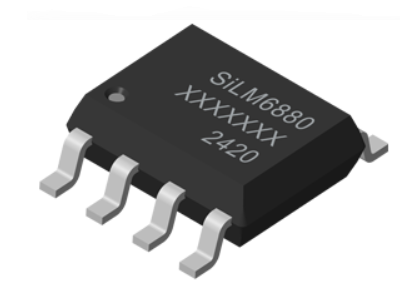

SiLM6880/81系列

80V 1.0A DC-DC 降压变换器

*  SiLM6880/81是一款高转换效率的同步降压DC -DC，可以提供1 A的输出电流；

*  SiLM6880/81在6V至80V的宽输入电压范围内工作，并集成极低导通阻抗的开关管，以最大限度地减少功率损耗并提供高效的电压转换解决方案；

*  SiLM6880/81采用开关恒定导通时间的控制架构，以实现快速瞬态响应；

*  超低静态电流和二极管工作模式提高了轻负载时的效率；

*  SiLM6880/81提供内部软启动以限制启动浪涌电流；

*  可编程UVLO引脚提供了一种灵活的方式来编程启动输入电压和开漏电源良好输出，以指示调节器的健康状况。同时集成了峰谷限流保护、过温度保护。

*  宽输入电压范围：6V至80V

*  输出电流能力：1 A

*  20μA静态电流和15μA关机电流

*  集成低RDSON的开关管：600mΩ/290mΩ

*  用于快速瞬态响应的恒定导通时间控制

*  集成软启动以限制启动浪涌电流

*  开漏输出Power Good（仅适用于SiLM6880）

*  可配置的UVLO保护

*  峰谷限流保护

*  过温度保护

竞品：  SY8502;  LM5164;  SCT2A21

规格书名称：1_SiLM6880_81_Datasheet(降压变换器规格书)

SiLM6582/83系列

95V, 0.5A DC-DC 降压变换器

*  SiLM6582/83是一款高转换效率的同步降压DC -DC，可以提供0.5 A的输出电流；

*  SiLM6582/83在6V至95V的宽输入电压范围内工作，并集成极低导通阻抗的开关管，以最大限度地减少功率损耗并提供高效的电压转换解决方案；

*  SiLM6582/83采用开关恒定导通时间的控制架构，以实现快速瞬态响应；

*  超低静态电流和二极管工作模式提高了轻负载时的效率；

*  SiLM6582/83提供内部软启动以限制启动浪涌电流；

*  可编程UVLO引脚提供了一种灵活的方式来编程启动输入电压和开漏电源良好输出，以指示调节器的健康状况。同时集成了峰谷限流保护、过温度保护。

*  宽输入电压范围：6V至95V

*  输出电流能力：0.5 A

*  20μA静态电流和15μA关机电流

*  集成低RDSON的开关管：600mΩ/290mΩ

*  用于快速瞬态响应的恒定导通时间控制

*  集成软启动以限制启动浪涌电流

*  开漏输出Power Good（仅适用于SiLM6582）

*  可配置的UVLO保护

*  峰谷限流保护

*  过温保护

竞品：  LM5163DDAR; SY8502

规格书名称：2_SiLM6582_83_Datasheet(降压变换器规格书)

SiLM5418

集成负压电荷泵和可调输出LDO的PMIC

*  SLM5418集成一个负电压输出电荷泵和一个可调节负电压线性稳压器，提供与负参考电压相等的输出。

*  SLM5418的应用设计不需要外部电感器，仅仅需要外部4个陶瓷电容即可实现小型化紧凑型的方案，减少了空间并简化了设计。

*  内部软启动电路有效地减少了启动过程中的浪涌电流。

*  非常适合各种需要双路负压输出的应用场合。

*  输入电压范围：2.3V - 5.5V

*  高达350mA的电流输出

*  电荷泵2MHz固定开关频率

*  短路输出保护功能

*  软起动保护功能

*  1.4mmx1.8mm QFN-10 Package

竞品： MP5418AGQG;  SGM2058

规格书名称：1_SLM5418_Datasheet(电荷泵规格书)

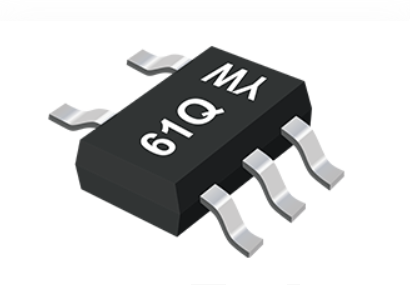

SiLM6601

42V 微功率隔离反激式变换器

*  SiLM6601是一款微功率隔离反激式开关电源芯片。

*  无需第三方绕组和光耦，采用原边电压反馈控制输出电压。

*  输出电压通过一个外部电阻设置，并且通过内置补偿电路和软启动减少外部器件。

*  低纹波突发模式通过最小化输出纹波保证系统的高效率。

*  SOT23-5封装中集成了1.2A、65V功率DMOS管以及所有高压电路和逻辑管理电路。

*  SiLM6601输入电压范围2.7V至42V，并且可以传输6W功率至隔离端。

*  内置电路、边界模式及低纹波突发模式使芯片使用简便。

*  2.7V至42V输入电压范围

*  1.2A、65V内置DMOS功率管

*  低静态电流：睡眠模式145uA，工作模式350uA

*  重载工作在边界模式

*  轻载工作在低纹波突发模式

*  VOUT通过外部电阻设置

*  无第三绕组、光耦器件

*  内置补偿和软启动

*  输出短路保护

*  面向汽车应用的AEC-Q100标准

竞品：

规格书名称：1_SiLM6601-AQ_Datasheet(开关电源控制器规格书);  2_SiLM6601_Datasheet(开关电源控制器规格书)

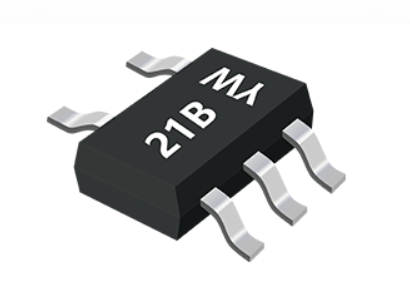

SiLM6201

8V 隔离电源的变压器驱动器

*  SiLM6201是一款集成了功率MOS对管的推挽电源控制器。

*  内部功率MOS管的驱动对称程度高，从而减小推挽拓扑的偏磁程度。

*  该芯片还集成了三项提高可靠性的关键技术：

      - 第一是软启动功能，避免开机时大电流的冲击而损坏器件，并且保证在CC负载模式下带满载正常启动；

      - 第二是集成了输出短路保护，该保护一致性好，不受电源加工时参数偏差的影响，也不受高低温测试条件的影响；

      - 第三是过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。

*  输入引脚耐压高达25V

*  内置功率MOS对管

*  MOS驱动高度对称

*  内置软启动

*  输出短路保护

*  过温保护

竞品：

规格书名称：3_SiLM6201_Datasheet(开关电源控制器规格书)
