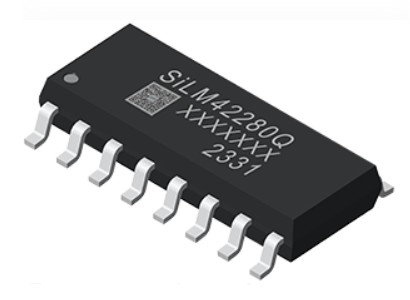

SiLM4228x系列

三通道 150mA 线性 LED 驱动

*  SiLM4228x系列是独立的三通道LED线性电流驱动器；

*  提供完整的诊断功能以满足汽车级需求，同时提供“RUN”通信以连接超过三个通道的器件接口，并且支持单独的电流配置和每个通道数字PWM调光（例如RGB）；

*  支持两种外部可配置的操作模式：在故障反馈模式（FFM）中，出现错误信号的情况下，通道仍会保持运行；

*  在单灯模式（SLB）下，如果出现错误信号，所有连接的SiLM4228x通道都将关闭；

*  SiLM4228x系列提供了一种使用外部分流电阻器来共享IC封装和外部散热器之间的功率分配的智能功率管理系统，可以通过在PCB板上散热来灵活避免热点的产生；

*  通过参考电压的降额处理和高于180°C的极端温度的关机保护，实现异常操作条件的保护功能。

*  独立的三通道线性电流驱动器，每通道电流高达150mA

*  电流高达450mA的并联输出

*  低功耗待机/睡眠模式

*  每个通道的热管理选项

*  工作输入电压范围为5V至25V，最大可达40V

*  PWM调光（所有通道或单独通道）

*  诊断功能（LED驱动器开路/短路，LED短路，IR配置开路/短路、结温异常、电源电压异常）

*  连接IC的诊断总线

*  可选择的故障反馈模式或单灯行为

竞品：  E522.8x

规格书名称：1_SiLM4228x-AQ_Datasheet(汽车照明驱动)

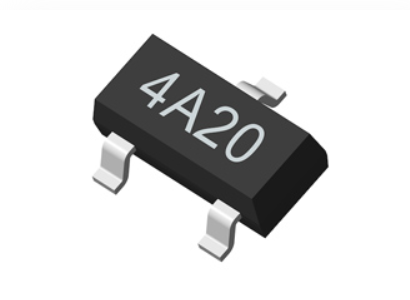

SLM401A

42V, 10mA - 60mA 单通道线性恒流 LED 驱动芯片

*  SLM401A 系列产品是产生单通道、高精度恒流源的 LED 驱动芯片，在各种 LED 照明产品中简单易用；

*  SLM401A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性，确保在 MR16 灯、G4 灯、线条灯、发光字、广告面板背光等应用中实现高品质驱动；

*  SLM401A的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  10mA-60mA电流输出, 10档恒定电流选项，无需外部电阻设定电流

*  宽输入电压范围： 5V至42V

*  超低drop out压降(20mA驱动时，低至300mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

*  具有芯片过温保护功能

*  线性限流

规格书名称：2_SLM401A_Datasheet(商业照明驱动)

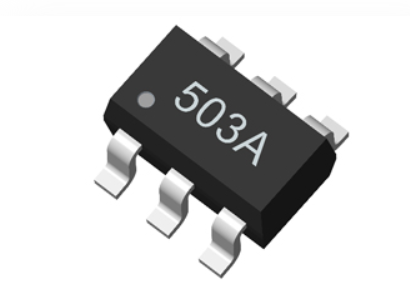

SLM503A

24V, 15mA - 150mA 三通道线性恒流LED驱动芯片

*  SLM503A 系列产品是产生单通道、高精度恒流源的 LED 驱动芯片，各种 LED 照明产品中简单易用；

*  SLM503A 具有宽输入电压范围、高输出精度、超低 drop out 压降、卓越的线性/负载调整率等特性，确保在线条灯、发光字、广告面板背光等应用中实现高品质驱动；

*  SLM503A 的 VDD 引脚可以充当输出使能 (OE)功能使用，配合数字 PWM 控制线路，可达到更精准的调光应用；

*  SLM503A 精确的过温保护功能及防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  15mA-60mA电流输出, 8档恒定电流选项，无需外部电阻设定电流

*  宽输入电压范围： 3V至24V

*  电源转换效率高达98%

*  超低drop out压降（20mA驱动时，低至400mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

*  芯片工作温度 -40℃到125℃

*  具有芯片过温保护功能，线性限流

规格书名称：3_SLM503A_Datasheet(商业照明驱动)

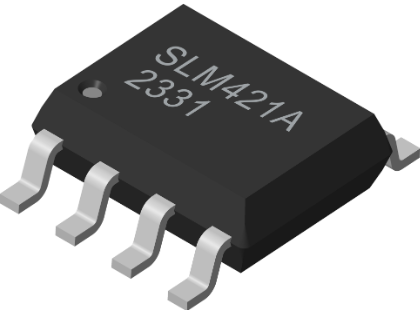

SLM421A系列

42V, 15mA - 200mA 双通道支持 PWM 调光功能的线性恒流 LED 驱动芯片

*  SLM421A 系列产品是用于双通道、高精度恒流源的 LED 驱动芯片，需要调光调色的 LED 照明产品中简单易用；

*  SLM421A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性，确保在球泡灯，吸顶灯，线条灯、发光字等调光调色应用中实现高品质驱动；

*  SLM421A 每路驱动仅需从SET 到 GND 接一个电阻即可单独设定每通道输出电流；

*  SLM421A 支持每路 100Hz~20kHz 频率范围内独立的 PWM 调光，且在 100Hz 条件下可实现 1024:1 的调光深度；

*  SLM421A 每路的过温保护功能在芯片结温达到135℃时，启动线性降电流功能，在降低系统功耗的同时，不会造成 LED 闪烁；

*  SLM421A 的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  每通道15mA-200mA电流输出, 通过外部电阻可设定电流值

*  超低drop out压降(20mA驱动时，低至300mV)

*  宽输入电压范围： 4.5V至42V

*  100Hz到20kHz调光频率

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

规格书名称：4_SLM421A_Datasheet(商业照明驱动)

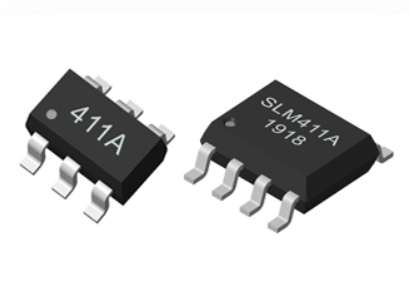

SLM411A系列

42V, 15mA - 350mA 支持 PWM 调光功能的线性恒流 LED 驱动芯片

*  SLM411A 系列产品是用于单通道、高精度恒流源的 LED 驱动芯片，在各种 LED 照明产品中非常简单易用；

*  SLM411A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性，确保在 MR16 灯、G4 灯、线条灯、发光字、广告面板背光等应用中实现高品质驱动；

*  SLM411A仅需从SET到GND接 一个电阻即可设定输出电流；

*  SLM241A支持100Hz~20kHz频率范围内的PWM调光，且在100Hz条件下可实现1024:1的调光深度；

*  SLM411A的过温保护功能在芯片结温达到135℃时，启动线性降电流功能，在降低系统功耗的同时，不会造成LED闪烁；

*  SLM411A的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  15mA-350mA电流输出, 通过外部电阻可设定电流值

*  宽输入电压范围： 4.5V至42V

*  100Hz到20kHz调光频率

*  超低drop out压降(20mA驱动时，低至300mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

竞品：  SM4A00T，VAS1086

规格书名称：5_SLM411A_Datasheet(商业照明驱动)

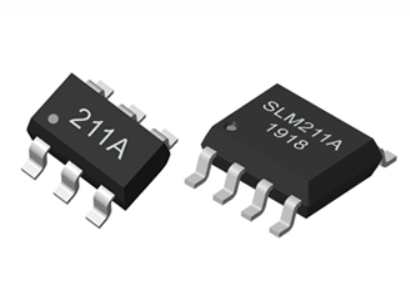

SLM211A系列

24V, 15mA - 200mA 单通道线性恒流 LED 驱动芯片

*  SLM211A 产品是用于单通道、高精度恒流源的 LED 驱动芯片，在各种 LED 照明产品中简单易用；

*  SLM211A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性，确保在线条灯、发光字、广告面板背光等应用中实现高品质驱动；

*  大多数应用情况下，SLM211A仅需从SET到GND接 一个电阻即可设定输出电流；

*  此外，SLM211A还支持100Hz~20kHz频率范围内的PWM调光，且在100Hz条件下可实现1024:1的调光深度；

*  SLM211A的过温保护功能在芯片结温达到135℃时，启动线性降电流功能，从而在降低系统功耗的同时，不会造成LED闪烁；

*  SLM211A的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  15mA-200mA电流输出, 通过外部电阻可设定电流值

*  宽输入电压范围： 4.5V至24V

*  100Hz到20kHz调光频率

*  超低drop out压降（20mA驱动时，低至300mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

竞品：  SM4A00T

规格书名称：6_SLM211A_Datasheet(商业照明驱动)

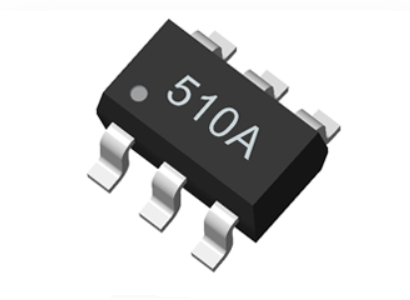

SLM510A系列

24V, 15mA - 60mA 单通道线性恒流 LED 驱动芯片

*  SLM510A 系列是单通道、高精度、可调电流线性恒流源的 LED 驱动芯片，在各种 LED 照明产品中简单易用；

*  在宽电压输入范围内，保证极高的输出电流精度，在大面积的光源照明中，让 LED 照明亮度保持均匀一致；

*  该产品具有稳定的负载和电源调整率，在照明电路中电源及负载的变动范围很大时，能保持稳定的让 LED 亮度，充分延长 LED 使用寿命；

*  SLM510A 的 VDD 引脚可以充当输出使能 (OE)功能使用，配合数字 PWM 控制线路，可达到更精准的调光应用；

*  SLM510A 精确的欠压锁定和过温保护功能及防静电保护设计确保整个照明系统在设计、安装及应用中的安全；

*  降低系统功耗的同时不会造成LED闪烁。

*  SLM211A的防静电保护设计确保整个照明系统在设计、安装及应用中的安全。

*  15mA-150mA电流输出, 通过外部电阻可设定电流值

*  宽输入电压范围： 3V至24V

*  电源转换效率高达98%

*  超低drop out压降：20mA驱动时，低至400mV

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

*  工作温度 -40℃到125℃

*  过温保护功能

*  欠压锁定保护功能

规格书名称：7_SLM510A_Datasheet(商业照明驱动)

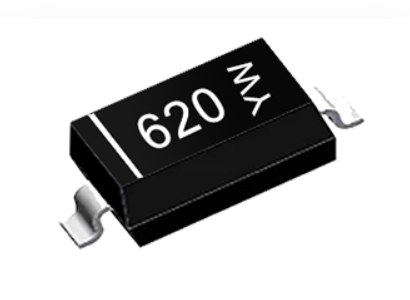

SLM561A系列

60V, 10mA - 50mA 单通道线性恒流 LED 驱动芯片

*  SLM561A 系列产品是单通道、高精度恒流源（Constant Current Regulator，CCR）的LED 驱动芯片，为各类 LED 照明应用提供高性价比恒流方案；

*  SLM561A 采用晶体管自偏置技术，可在超宽工作电压范围内维持恒流输出；

*  SLM561A 输出电流采用负温度系数设计，在高压或大电流工作情况下，当芯片结温达到 135˚ C 时启动降电流功能，防止芯片出现过温关断造成 LED 闪烁；

*  SLM561A 采用 SOD123 封装，不需要任何外围器件，且可应用在 LED 灯串中任意位置，非常简单易用；

*  高达 60V 的工作电压以及抗浪涌设计可使SLM561A 满足各类汽车，工业，商业照明应用；

*  SLM561A 的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  宽输入电压范围：1.3V 至 60 V

*  抗60V反接

*  上电快速启动

*  晶体管自偏置技术

*  支持多颗并联输出大电流

*  恒流精度±5%

*  电源及负载调整率小于0.1%/V

*  具有芯片过温保护，线性降电流功能

竞品：  CN40，SM4AxxS xx=10/15/20/30/35/40/45/50/60

规格书名称：8_SLM561A_Datasheet(商业照明驱动)

SLM501A系列

24V, 15mA - 150mA 单通道线性恒流LED驱动芯片

*  SLM501A 系列产品是单通道、高精度恒流源的 LED 驱动芯片，各种 LED 照明产品中简单易用；

*  SLM501A 具有宽输入电压范围、高输出精度、超低 drop out 压降、卓越的线性/负载调整率等特性，在线条灯、发光字、广告面板背光等应用中高品质驱动；

*  SLM501A 的 VDD 引脚可以充当输出使能 (OE)功能使用，配合数字 PWM 控制线路，可达到更精准的调光应用；

*  SLM501A 精确的过温保护功能及防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

*  15mA-150mA电流输出, 19档恒定电流选项，无需外部电阻设定电流

*  宽输入电压范围： 3V至24V

*  电源转换效率高达98%

*  超低drop out压降（20mA驱动时，低至400mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

*  芯片工作温度 -40℃到125℃

*  具有芯片过温保护功能，线性限流

竞品：  EG501

规格书名称：9_SLM501A_Datasheet(商业照明驱动)

SLM201A系列

24V, 15mA - 60mA 单通道线性恒流 LED 驱动芯片

*  SLM201A 系列是单通道、高精度恒流源的 LED 驱动芯片，各种 LED 照明产品中简单易用；

*  SLM201A 具有宽输入电压范围、高输出精度、超低 drop out 压降、卓越的线性/负载调整率等特性，在线条灯、发光字、广告面板背光等应用中高品质驱动；

*  SLM201A 的 VDD 引脚可以充当输出使能 (OE)功能使用，配合数字 PWM 控制线路，可达到更精准的调光应用；

*  SLM201A 精确的过温保护功能及防静电保护设计可以使整个照明系统在设计、安装及应用中的安全；

*  内部保护功能包括过流保护、欠压闭锁和过温保护、nFault脚能指示故障信息。

*  15mA-60mA电流输出, 10档恒定电流选项，

*  无需外部电阻设定电流

*  宽输入电压范围： 5V至24V

*  电源转换效率高达98%

*  超低drop out压降（20mA驱动时，低至300mV）

*  ±5%输出电流精度

*  电源及负载调变率0.1%/V

*  芯片工作温度 -40℃到125℃

*  芯片过温保护功能，线性限流

规格书名称：10_SLM201A_Datasheet(商业照明驱动)
